¿Cómo evaluar la relación de sujeción de un varistor de CA?
Oct 16, 2025
La evaluación de la relación de sujeción de un varistor de CA es un aspecto crucial tanto para los fabricantes como para los usuarios en el campo de la protección eléctrica. Como proveedor de varistores de CA, comprendo la importancia de este parámetro y su impacto en el rendimiento general de los sistemas eléctricos. En este blog, profundizaré en los detalles de cómo evaluar la relación de sujeción de un varistor de CA, brindando información y orientación práctica basada en mi experiencia en la industria.
Comprender la relación de sujeción
Antes de sumergirnos en el proceso de evaluación, es esencial comprender cuál es la relación de sujeción. La relación de sujeción de un varistor de CA se define como la relación entre la tensión de sujeción máxima y la tensión de referencia. El voltaje de referencia suele ser el voltaje al que el varistor comienza a conducir de manera significativa, a menudo denominado voltaje de ruptura o voltaje nominal. El voltaje de sujeción máximo, por otro lado, es el voltaje más alto al que el varistor puede limitar el voltaje transitorio durante un evento de sobretensión.
Una relación de sujeción más baja indica un mejor rendimiento del varistor, ya que significa que el varistor puede limitar de manera más efectiva la sobretensión a un nivel más bajo, proporcionando una mejor protección para el equipo eléctrico conectado.
Factores que afectan la relación de sujeción
Varios factores pueden afectar la relación de sujeción de un varistor de CA. Comprender estos factores es crucial para evaluar con precisión la relación de sujeción y seleccionar el varistor adecuado para una aplicación específica.
Material y construcción

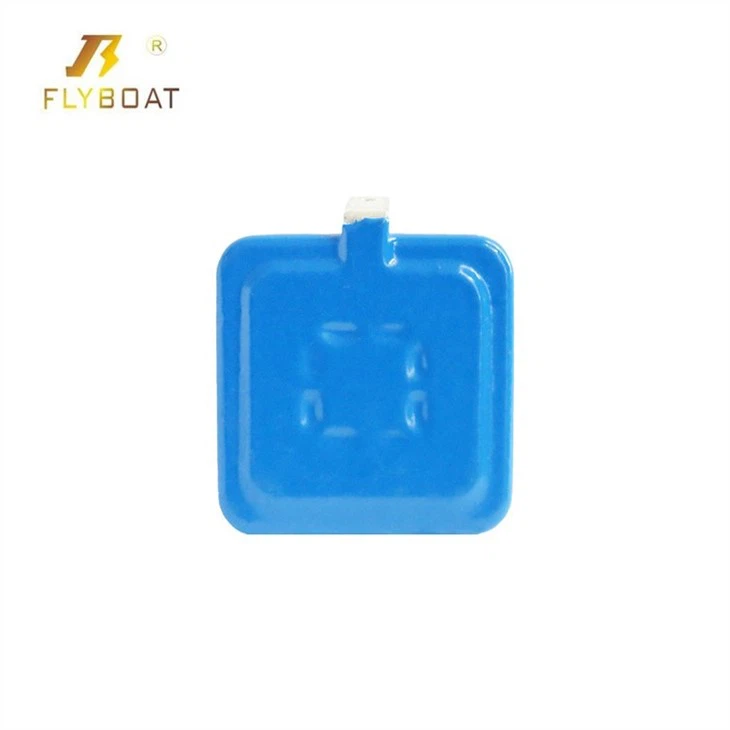

El material utilizado en el varistor y su construcción juegan un papel importante en la determinación de la relación de sujeción.Varistores de óxido metálico 32Destán hechos de materiales de óxido metálico, como el óxido de zinc, que tienen excelentes propiedades eléctricas no lineales. La microestructura del material de óxido metálico y la forma en que se procesa durante la fabricación pueden afectar las características eléctricas del varistor, incluida la relación de sujeción.
Magnitud de la corriente de oleada
La magnitud de la sobrecorriente también tiene un impacto directo en la relación de sujeción. A medida que aumenta la sobrecorriente, también aumentará la tensión de sujeción del varistor. Sin embargo, la relación entre la sobrecorriente y el voltaje de sujeción no es lineal. En general, las sobrecorrientes más altas darán como resultado una relación de sujeción más alta. Por lo tanto, al evaluar la relación de sujeción, es necesario considerar los niveles de sobrecorriente esperados en la aplicación.
Temperatura
La temperatura puede afectar las propiedades eléctricas del varistor, incluida la relación de sujeción. A medida que aumenta la temperatura, el voltaje de ruptura del varistor puede disminuir y la relación de sujeción puede cambiar. La mayoría de los varistores tienen un rango de temperatura de funcionamiento específico y es importante evaluar la relación de sujeción dentro de este rango de temperatura para garantizar un rendimiento confiable.
Métodos de evaluación
Existen varios métodos para evaluar la relación de sujeción de un varistor de CA. Éstos son algunos de los métodos comúnmente utilizados:
Pruebas de laboratorio
Las pruebas de laboratorio son la forma más precisa de evaluar la relación de sujeción. En un entorno de laboratorio, se utiliza un generador de sobretensión para aplicar una sobrecorriente específica al varistor y el voltaje de sujeción se mide usando un osciloscopio de alta velocidad. Luego, la relación de sujeción se puede calcular dividiendo el voltaje de sujeción medido por el voltaje de referencia.
Para garantizar la precisión de los resultados de las pruebas, es importante seguir las normas y procedimientos de prueba pertinentes. Por ejemplo, la Comisión Electrotécnica Internacional (IEC) ha establecido estándares para las pruebas de sobretensión de varistores, que especifican las formas de onda de prueba, los niveles de sobrecorriente y otros parámetros de prueba.
Simulación
La simulación es otro método que se puede utilizar para evaluar la relación de sujeción. Usando software de simulación de circuitos, como SPICE, se puede crear un modelo del varistor y se puede simular la respuesta del varistor a un evento de sobretensión. La simulación puede tener en cuenta varios factores, como las propiedades del material, la magnitud de la sobrecorriente y la temperatura, para predecir la relación de sujeción.
La simulación puede ser una herramienta útil para la evaluación preliminar y la optimización del diseño. Sin embargo, es importante señalar que la precisión de los resultados de la simulación depende de la calidad del modelo de varistor y de las suposiciones hechas en la simulación.
Estudios de caso
Echemos un vistazo a algunos estudios de casos para ilustrar la importancia de evaluar la relación de sujeción y cómo puede afectar la selección de varistores de CA.
Estudio de caso 1: Suministro de energía industrial
En una aplicación de suministro de energía industrial, puede ocurrir un evento de sobretensión de alta energía debido a rayos u operaciones de conmutación. Para proteger la fuente de alimentación y el equipo conectado, se instala un varistor de CA. Al evaluar la relación de sujeción de diferentes varistores, se encontró que unVaristor de disco cuadrado de óxido metálicocon una relación de sujeción más baja podría proporcionar una mejor protección para la fuente de alimentación. La relación de sujeción más baja significaba que el varistor podía limitar la sobretensión a un nivel más bajo, reduciendo el riesgo de daños a los componentes de la fuente de alimentación.
Estudio de caso 2: Electrónica de consumo
En un dispositivo de electrónica de consumo, como un cargador de smartphone, el espacio para el varistor es limitado. Por lo tanto, es importante seleccionar un varistor con una alta relación rendimiento-tamaño. Al evaluar la relación de sujeción, seBarras de disco varistorfue elegido por su capacidad para proporcionar una protección eficaz contra sobretensiones con un tamaño relativamente pequeño. La baja relación de sujeción del varistor de disco desnudo aseguró que el cargador pudiera soportar sobretensiones sin dañar los circuitos internos.
Importancia de una evaluación precisa
Evaluar con precisión la relación de sujeción es crucial por varias razones. En primer lugar, garantiza una protección fiable de los equipos eléctricos. Es posible que un varistor con una relación de sujeción alta no pueda limitar la sobretensión a un nivel seguro, lo que puede provocar daños al equipo conectado. En segundo lugar, ayuda a seleccionar el varistor adecuado para una aplicación específica. Al evaluar la relación de sujeción, los usuarios pueden elegir un varistor que cumpla con los requisitos de la aplicación en términos de rendimiento de protección contra sobretensiones y rentabilidad.
Conclusión
Evaluar la relación de sujeción de un varistor de CA es una tarea compleja pero esencial. Al comprender los factores que afectan la relación de sujeción, utilizar métodos de evaluación adecuados y considerar estudios de casos del mundo real, podemos tomar decisiones informadas al seleccionar varistores de CA para diferentes aplicaciones.
Como proveedor de varistores de CA, me comprometo a ofrecer productos de alta calidad con un excelente rendimiento de relación de sujeción. Si necesita varistores de CA para sus aplicaciones de protección eléctrica, le recomiendo que se comunique conmigo para obtener más información y analizar sus requisitos específicos. Podemos trabajar juntos para seleccionar los varistores más adecuados para sus proyectos y garantizar el funcionamiento confiable de sus sistemas eléctricos.
Referencias
- Normas de la Comisión Electrotécnica Internacional (IEC) para pruebas de sobretensión de varistores.
- Libros de texto sobre protección eléctrica y tecnología de varistores.
- Fichas técnicas de varistores de CA proporcionadas por los fabricantes.
