¿Cuál es el requisito de disipación de calor para un AC SPD?

¿Cuál es el requisito de disipación de calor para un AC SPD?

Como proveedor de dispositivos de protección de AC Surge (SPDS), comprender los requisitos de disipación de calor para estos componentes cruciales es de suma importancia. AC SPDS juega un papel vital en la protección de los sistemas eléctricos de los voltajes transitorios causados ​​por rayos, operaciones de conmutación y otras perturbaciones eléctricas. Sin embargo, durante su operación, generan calor, y la disipación de calor adecuada es esencial para garantizar su rendimiento y longevidad confiables.

Por qué se genera el calor en AC SPDS

Cuando un AC SPD está expuesto a un evento de aumento, lleva a cabo una gran cantidad de corriente para desviar el exceso de energía lejos del equipo protegido. Este proceso implica el flujo de cargas eléctricas a través de los componentes internos del SPD, como varistores o tubos de descarga de gas. De acuerdo con la ley de Joule, (q = i^{2} rt), donde (q) es el calor generado, (i) es la corriente, (r) es la resistencia y (t) es el tiempo. Durante un aumento, la corriente (i) puede ser extremadamente alta, y aunque el tiempo (t) del aumento es corto, se puede generar una cantidad significativa de calor.

Además, en el funcionamiento normal, puede haber una pequeña corriente de fuga que fluye a través del SPD. Con el tiempo, esta corriente continua de bajo nivel también puede contribuir a la generación de calor dentro del dispositivo.

Consecuencias de la disipación de calor inadecuada

Si una AC SPD no puede disipar el calor de manera efectiva, pueden ocurrir varias consecuencias negativas. En primer lugar, la temperatura interna del SPD puede aumentar significativamente. La mayoría de los componentes utilizados en SPDS, especialmente los varistores, tienen características dependientes de temperatura. A medida que aumenta la temperatura, las propiedades eléctricas de estos componentes pueden cambiar. Por ejemplo, el voltaje de sujeción de un varistor puede aumentar, lo que significa que es menos efectivo para proteger el equipo de los voltajes excesivos.

En segundo lugar, el calor excesivo puede acelerar el proceso de envejecimiento de los componentes del SPD. Las altas temperaturas pueden hacer que los materiales se degraden más rápidamente, lo que lleva a una vida útil más corta del dispositivo. Esto puede dar lugar a reemplazos más frecuentes de la SPD, aumentando el costo general del sistema eléctrico.

Finalmente, en casos extremos, si el calor no se disipa correctamente, puede provocar fugas térmicas. El fugitivo térmico ocurre cuando el calor generado en el SPD hace que su resistencia disminuya, lo que a su vez permite que fluya más corriente, generando aún más calor. Este ciclo de refuerzo de autocuidado eventualmente puede conducir a la falla del SPD, y en algunos casos, puede representar un peligro de incendio.

Requisitos de disipación de calor

Los requisitos de disipación de calor para una AC SPD dependen de varios factores, incluida su corriente nominal, el tipo de aumento que está diseñado para manejar y la temperatura ambiente.

Corriente nominal: Cuanto mayor sea la corriente nominal de una AC SPD, más calor es probable que genere durante un evento de aumento. Por ejemplo, un220V 10/40ka Protector de sobretensionesCon una mayor calificación de corriente de sobretensión deberá disipar más calor en comparación con un dispositivo con una calificación más baja. Los fabricantes generalmente especifican la corriente de operación continua máxima y la calificación de corriente de aumento del SPD, que puede usarse como base para estimar la generación de calor.

Tipo de sobretensión: Diferentes tipos de oleadas tienen diferentes características. Las oleadas de rayos, por ejemplo, son eventos muy cortos, de duración pero de alta amplitud. Por otro lado, las oleadas de conmutación pueden tener una mayor duración pero menor amplitud. Los requisitos de disipación de calor variarán según el tipo de aumento que se espera que maneje el SPD. Un SPD diseñado para la protección del rayo debe poder disipar la gran cantidad de calor generado durante un período muy corto.

Temperatura ambiente: La temperatura ambiente en la que opera el AC SPD también afecta sus requisitos de disipación de calor. Si el SPD se instala en un entorno caliente, como un gabinete al aire libre en un clima tropical, tendrá más dificultades para disipar el calor. En tales casos, el sistema de disipación de calor del SPD debe ser más eficiente para mantener una temperatura de funcionamiento segura.

Métodos de disipación de calor

Hay varios métodos utilizados para disipar el calor de AC SPDS:

Convección natural: Este es el método más simple y común. En convección natural, el calor se transfiere del SPD al aire circundante a través del proceso de convección. El SPD está diseñado con aletas u otras estructuras de disipación de calor para aumentar el área de superficie en contacto con el aire. A medida que el aire cerca del SPD se calienta, se eleva y el aire más frío toma su lugar, creando un flujo de aire natural que lleva el calor.

Convección forzada: En algunos casos, la convección natural puede no ser suficiente, especialmente para SPDS de alta potencia o aquellos que operan en entornos de alta temperatura. La convección forzada implica el uso de un ventilador para soplar aire sobre el SPD, aumentando la tasa de transferencia de calor. Este método puede mejorar significativamente la eficiencia de disipación de calor del SPD.

Materiales conductores térmicos: Otro enfoque es usar materiales conductores térmicos, como tuberías de calor o almohadillas térmicas. Estos materiales pueden transferir el calor de los componentes internos de la SPD a la superficie externa de manera más efectiva, donde se puede disipar en el entorno circundante.

Cumplir con los requisitos de disipación de calor en nuestros productos

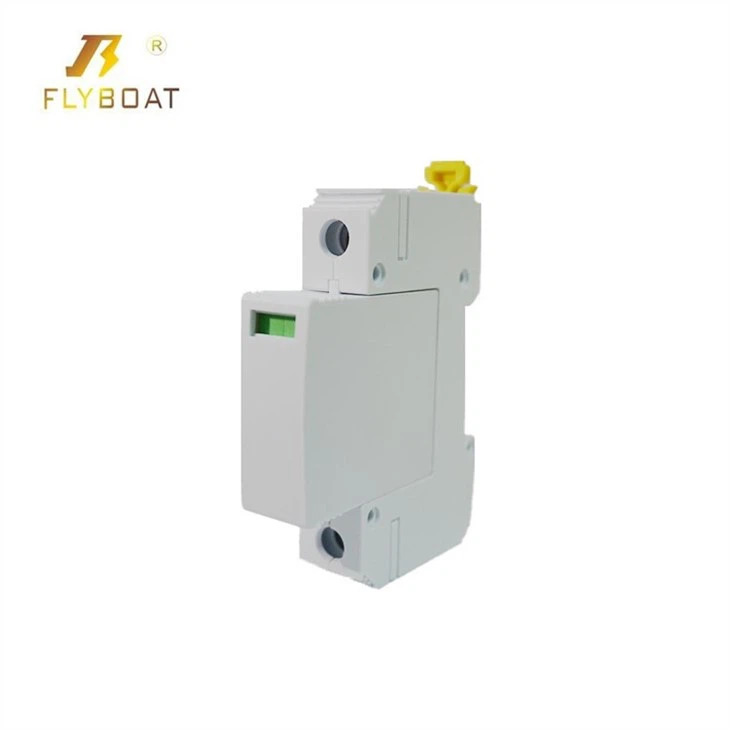

Como proveedor de AC SPD, nos tomamos muy en serio la disipación de calor en el diseño y la fabricación de nuestros productos. NuestroDispositivo de protección de AC Surge SPDyEl UL que SPDestán diseñados con estructuras de disipación de calor optimizado. Utilizamos materiales de alta calidad con buena conductividad térmica para garantizar una transferencia de calor eficiente.

Durante el proceso de desarrollo del producto, realizamos simulaciones y pruebas térmicas extensas para evaluar el rendimiento de la disipación de calor de nuestros SPD en diferentes condiciones de funcionamiento. Esto nos permite hacer los ajustes necesarios al diseño para cumplir con los requisitos de disipación de calor y garantizar el rendimiento confiable de nuestros productos.

Conclusión

En conclusión, el requisito de disipación de calor para un AC SPD es un factor crítico que afecta su rendimiento, vida útil y seguridad. Comprender los factores que contribuyen a la generación de calor, las consecuencias de la disipación de calor inadecuada y los diversos métodos de disipación de calor es esencial tanto para los fabricantes como para los usuarios de AC SPDS.

Como proveedor profesional de AC SPD, estamos comprometidos a proporcionar productos de alta calidad que cumplan con los requisitos de disipación de calor más estrictos. Nuestros productos están diseñados para proteger sus sistemas eléctricos de manera efectiva al tiempo que garantiza la confiabilidad a largo plazo. Si está interesado en nuestros productos AC SPD o tiene alguna pregunta sobre la disipación de calor u otros aspectos técnicos, le recomendamos que se comunique con nosotros para una mayor discusión y posibles adquisiciones.

Referencias

• "Dispositivos de protección contra sobretensiones: principios y aplicaciones" de X. Wang
• "Manual de ingeniería eléctrica" ​​editado por R. Dorf
• Estándares de la industria relacionados con dispositivos de protección contra sobretensiones, como IEC 61643 - 11.
