¿Cómo probar un varistor de CA?

¡Hola! Como proveedor de varistores de CA, a menudo me preguntan cómo probar un varistor de CA. Probar estos pequeños componentes es crucial para garantizar que funcionen correctamente y puedan proteger sus sistemas eléctricos de manera efectiva. Entonces, en esta publicación de blog, lo guiaré a través de los pasos para probar un varistor de CA.

En primer lugar, hablemos un poco sobre qué es un varistor de CA. Un varistor, abreviatura de resistencia variable, es un tipo de resistencia cuya resistencia cambia con el voltaje aplicado. UnVaristor de CAestá diseñado específicamente para funcionar con circuitos de corriente alterna (CA). Actúa como regulador de voltaje y protector contra sobretensiones, fijando el voltaje a un nivel seguro cuando hay un pico repentino en el suministro eléctrico.

Por qué son necesarias las pruebas

Antes de pasar al proceso de prueba, es importante comprender por qué es tan esencial probar un varistor de CA. Con el tiempo, los varistores pueden degradarse debido a sobretensiones repetidas o simplemente al desgaste normal. Es posible que un varistor defectuoso no pueda proteger su equipo eléctrico de condiciones de sobretensión, lo que puede provocar daños o incluso provocar un riesgo de incendio. Al probar periódicamente sus varistores, puede detectar cualquier problema a tiempo y reemplazarlos antes de que causen problemas importantes.

Herramientas que necesitarás

Para probar un varistor de CA, necesitará algunas herramientas básicas. El más importante es un multímetro. Un multímetro es un dispositivo versátil que puede medir voltaje, corriente y resistencia. También necesitarás un soldador y soldadura (si necesitas retirar el varistor del circuito para realizar pruebas) y algo de equipo de seguridad, como guantes y gafas de seguridad.

Paso 1: ¡La seguridad es lo primero!

Antes de comenzar las pruebas, asegúrese de haber apagado la fuente de alimentación del circuito donde está instalado el varistor. Esto es una obviedad, pero es muy importante evitar descargas eléctricas. Además, descargue los condensadores del circuito, si los hay. Estos condensadores pueden almacenar una carga incluso cuando no hay energía y pueden provocar una descarga desagradable.

Paso 2: inspección visual

Lo primero que debes hacer es una inspección visual del varistor. Busque signos obvios de daño, como grietas, quemaduras o decoloración. Si el varistor parece dañado físicamente, es probable que ya esté defectuoso y deba reemplazarse. A veces, un varistor dañado puede incluso oler a quemado, ¡así que huélelo rápidamente si eres lo suficientemente valiente!

Paso 3: prueba de resistencia

Una vez que hayas realizado la inspección visual, es hora de probar la resistencia del varistor usando el multímetro. Configure su multímetro en la configuración de resistencia (ohmios). Si el varistor todavía está en el circuito, primero deberá aislarlo. Esto podría implicar desoldarlo de la placa de circuito.

Si el varistor funciona correctamente, debe tener una resistencia muy alta (generalmente en el rango de megaohmios) cuando el voltaje a través de él es bajo. Toque las sondas del multímetro con los dos cables del varistor. Si la lectura de resistencia es cercana a cero, significa que el varistor está en cortocircuito y necesita ser reemplazado. Por otro lado, si el multímetro muestra una lectura 'OL' (desbordamiento) o 'infinito', es posible que el varistor esté en circuito abierto, lo que también es señal de un componente defectuoso.

Paso 4: Prueba de fijación de voltaje

La prueba de resistencia le brinda una idea básica del estado del varistor, pero para probar completamente su funcionalidad, debe realizar una prueba de fijación de voltaje. Para esta prueba, necesitará una fuente de voltaje variable. Puedes usar un Variac, que es un tipo de transformador variable que puede ajustar el voltaje de salida.

Conecte el varistor a la fuente de voltaje variable junto con un voltímetro en paralelo para medir el voltaje a través del varistor. Aumente gradualmente el voltaje de la fuente. A medida que el voltaje alcanza el voltaje de fijación del varistor (generalmente especificado por el fabricante), la resistencia del varistor debería comenzar a disminuir rápidamente y el voltaje a través de él debería permanecer relativamente constante.

Compare la tensión de sujeción medida con la tensión de sujeción nominal del varistor. Si hay una diferencia significativa, indica que el varistor no funciona correctamente y debe ser reemplazado.

Diferentes tipos de varistores de CA y sus pruebas

También suministramos diferentes tipos de varistores, comoVaristor industrial de alta energíayVaristores de disco cuadrado de óxido metálico. Los principios básicos de las pruebas son los mismos para estos tipos, pero existen algunos matices.

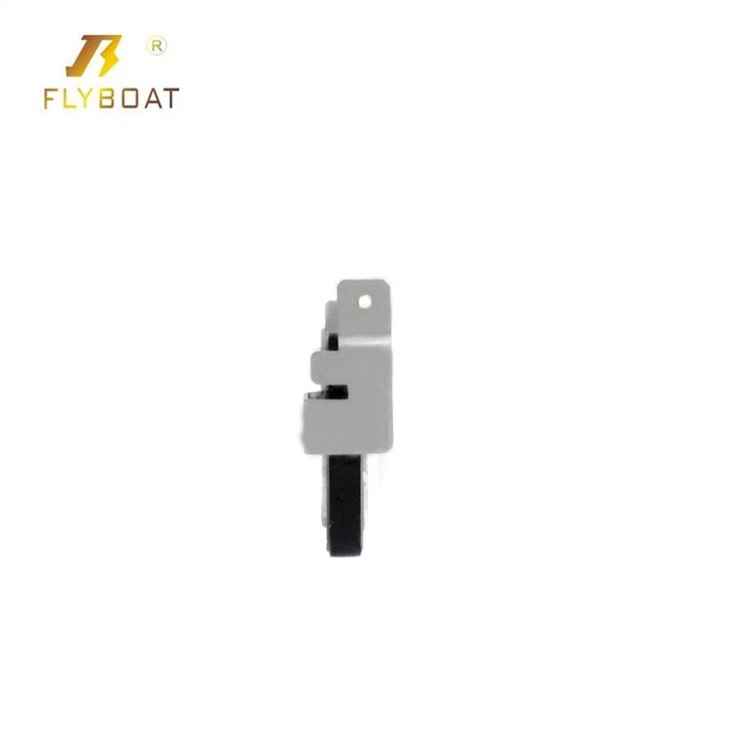

Los varistores industriales de alta energía están diseñados para manejar grandes cantidades de energía durante una sobretensión. Al probarlos, es necesario prestar especial atención a su capacidad para disipar el calor. Puede controlar la temperatura del varistor durante la prueba para asegurarse de que no se sobrecaliente.

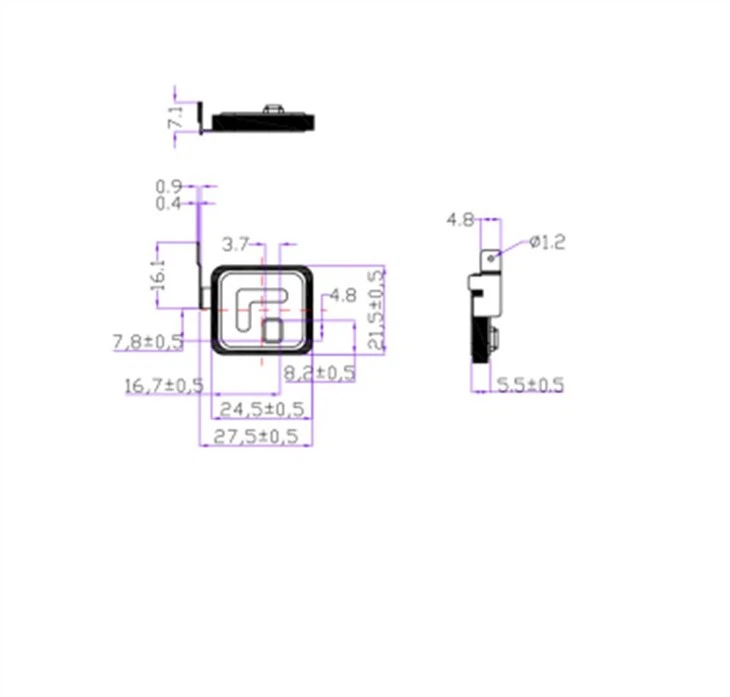

Los varistores de disco cuadrado de óxido metálico se utilizan a menudo en aplicaciones más compactas. Probarlos puede requerir adaptadores especiales para conectar el multímetro y la fuente de voltaje correctamente, especialmente si están instalados en un espacio reducido.

Solución de problemas durante la prueba

Durante el proceso de prueba, es posible que tenga algunos problemas. Por ejemplo, si obtienes lecturas inconsistentes en el multímetro, podría deberse a una conexión suelta. Verifica todas las conexiones entre las sondas del multímetro, los cables del varistor y la fuente de alimentación.

Si el varistor no pasa la prueba de fijación de voltaje a pesar de que se ve bien en la inspección visual y la prueba de resistencia, podría deberse a un defecto de fabricación. En tales casos, lo mejor es consultar la hoja de datos del fabricante o ponerse en contacto con nuestro equipo de soporte técnico para obtener más orientación.

Conclusión

Probar un varistor de CA es un proceso relativamente simple pero importante. Si sigue estos pasos y utiliza las herramientas adecuadas, puede asegurarse de que sus varistores estén en buenas condiciones de funcionamiento y brinden una protección confiable para sus sistemas eléctricos.

Si está buscando varistores de CA de alta calidad o tiene alguna pregunta sobre cómo probarlos o usarlos, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar las mejores soluciones para sus necesidades específicas. Si necesitasVaristores de CA,Varistores industriales de alta energía, oVaristores de disco cuadrado de óxido metálico, lo tenemos cubierto.

Referencias

• Hojas de datos de varistores del fabricante
• Manuales de ingeniería eléctrica sobre dispositivos de protección de circuitos
